背景

一、如何找到Mapper=0的NES游戏？

你自然有不少的NES文件，同时也知道上哪去下载这些文件，你可以多下载一些你觉得简单的游戏。我下面介绍查看mapper值的方法。

我已经找到几个Mapper=0的游戏：超级玛丽、坦克大战

方法有两个

方法(1) VirtuaNES

用VirtuaNES 打开NES文件，点菜单“文件-ROM信息”就可以查看mapper值了。

方法(2) NesHeader

用网友“疾风の迅雷”写的一个软件NesHeader.exe，可以批量读取整个文件夹上所有NES文件的ROM信息。

找到Mapper0的NES游戏之后，我们来确定机器码的运行首地址。

Mapper0的nes只有一段机器码段，这就好办了。其首地址有可能是

$8000 或 $C000

先不要问我为什么有两个可能性，我先来教你判断。

二、怎样判断Mapper0的NES游戏的机器码的首地址。

第一步：我提供两个办法。

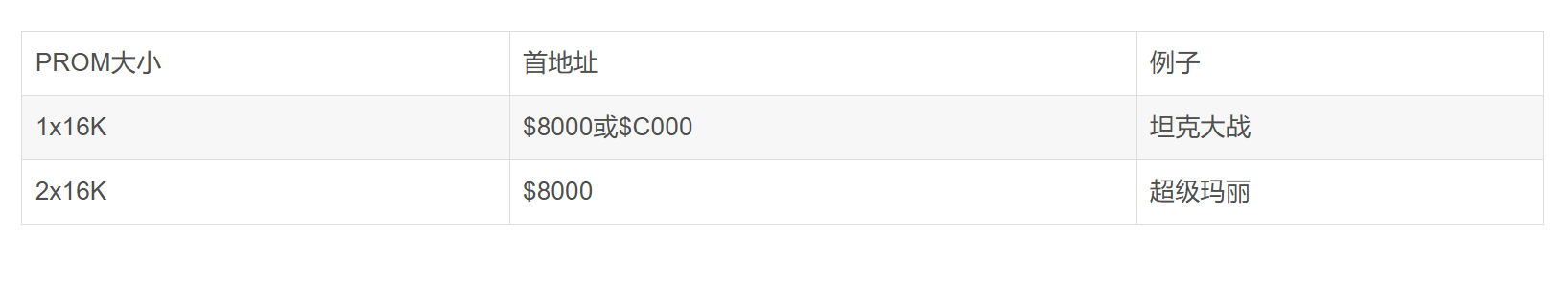

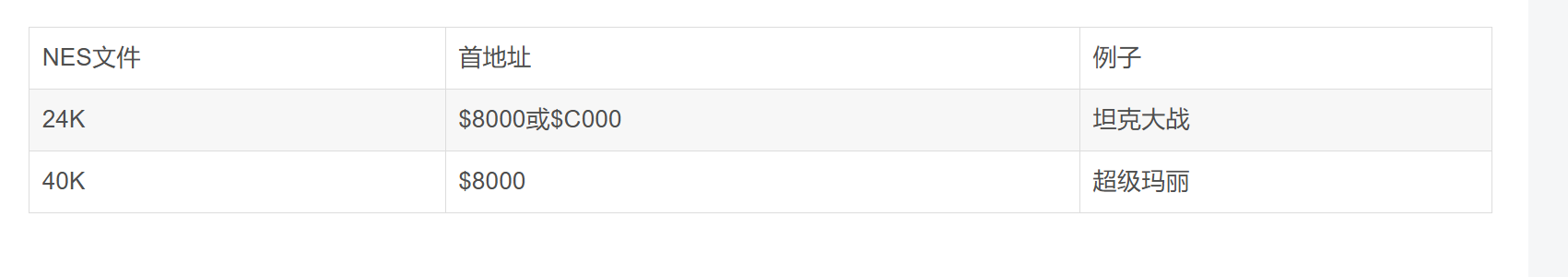

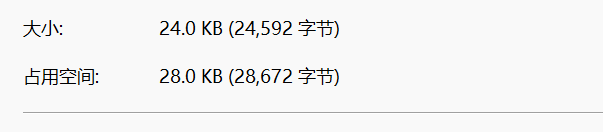

先看NES文件的大小,

NES文件

另一个办法：用上面提到的NesHeader.exe，查看PROM大小,

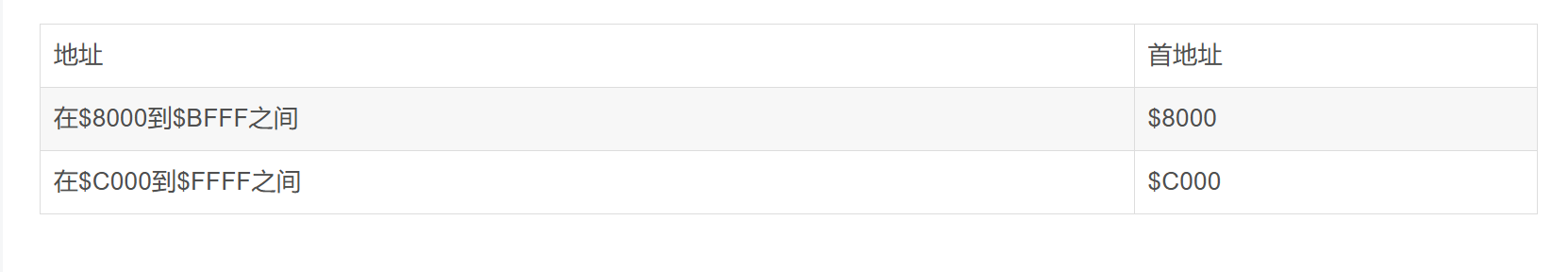

第二步：如果nes大小=24K则要查看游戏程序的运行地址区域。

用Fcdebug打开ROM，点菜单DEBUG，打开“指令显示/控制”窗口。按“暂停”，查看（运行）地址。（这时看到的是正在运行任一条指令）

本办法是针对Mapper0的NES而设计的，对于别的Mapper值则完全不适用。

钻牛角的人要跑来问“别的Mapper是如何找到首地址？”

我在文章的后面解答一下吧。

接下来要将机器码从NES文件上分离出来。

你要知道，NES文件是由文件头(Head)、程序ROM（即PROM）、图形ROM（即VROM）组成。在ROM里面，连接的顺也是Head-PROM-VROM。其中Head固定占16字节；PROM占[n x 16K]，n是一个倍数；VROM占[m x 8K]，m是一个倍数。

朋友们看出来了，这个PROM的大小和VROM的大小在ROM信息中出现过。

PROM一般是16K为1页(1 bank)，也有8K,4K为单位的。因不同的Mapper值而异。（NES文件中统统以16K为单位记录）

我们专门说Mapper0，这个号是不切页的，所以可以看成只有1页，也就是说：

注：机器码首地址，指机器码运行时在寄存器中的首地址，不是NES文件上的地址。

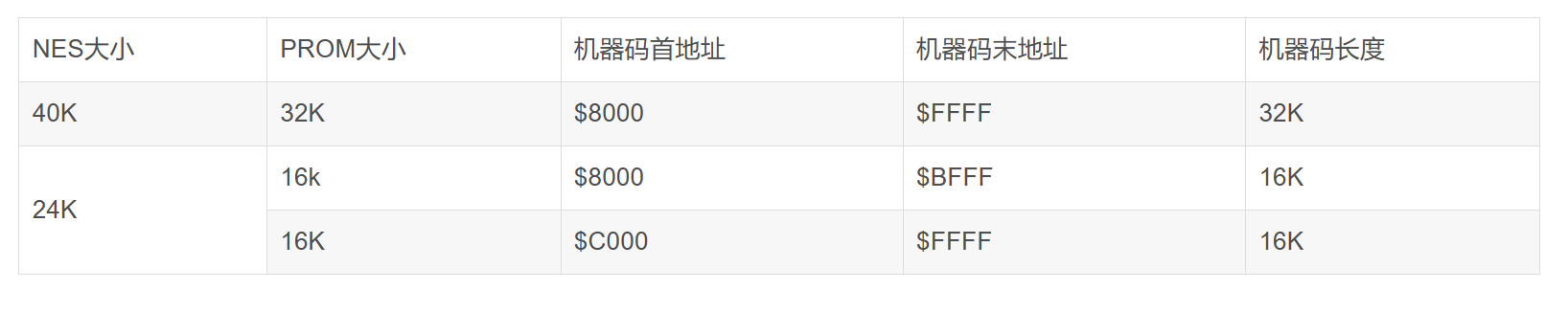

NES大小

PROM大小

机器码首地址

机器码末地址

机器码长度

40K

在上面的述中揭示了一些东西。要是看不明白也没关系，下面可以照着做。

三、如何才能将机器码从NES文件上分离出来？

我提供两个办法。上面用到的地址，我都算准了。

方法(1)DUMP法：

用FCdebug(NES_debug)运行ROM，点菜单DEBUG，打开“指令显示/控制”窗口。按“暂停”，在窗口的最底行，找到“内存”，在边上的两个编辑框里，填入首地址和末地址，建议末地址统一填FFFF，其中$号省略。然后按“DUMP下来”，保存成mem文件。

FCdebug是VirtuaNES的一个改版，加入了debug功能。

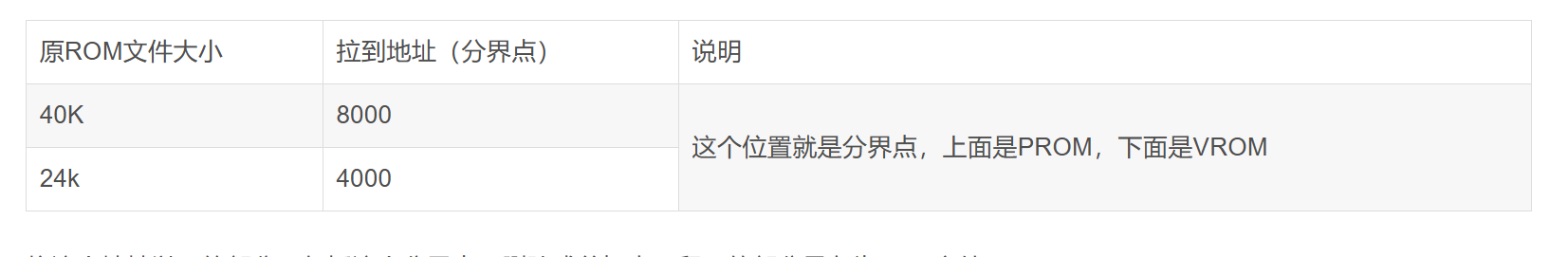

方法(2)HEX编辑法：

用HEX类编辑软件，打开ROM。例如Hex Workshop。

将这个地址以下的部分（包括这个分界点）删除或剪切走。留下的部分另存为mem文件。

终于到了反汇编软件上场了。

有人会问：“这个mem是什么文件？”

这个是内存文件，其实就是机器码，里面没有别的东西了。这个后缀名不重要，因为都没有关联软件。你叫他bin文件或别的都行。我只为统一叫法。

四、如何将mem文件显示成汇编代码呢？

我用这个

看图标,这是我用的“反汇编器”。它可以对多种CPU进行反汇编。

（1）打开它，先要选CPU，在窗口右上角选6502。

（2）用这个反汇编软件,打开mem文件。

（3）然后点选项“BIN文件”,在开始地址,填上“首地址”,

（4）确定提勾“立即反编译”，点“确定”就OK

（5）保存反汇编的asm文档,结束。

汇编代码是反出来了。可是问题来了：“从何看起？”

针对NES的结构，机器码是有一个入口的，这个入口的地址写在一个固定的地方。我们叫“指针”。共有3个指针，都放在一起，分别指向NMI、RESET、IRQ|BRK。其中RESET就是主程序的入口，NMI是中断的入口，IRQ|BRK是另一种中断入口。

五、如何找到程序的入口？

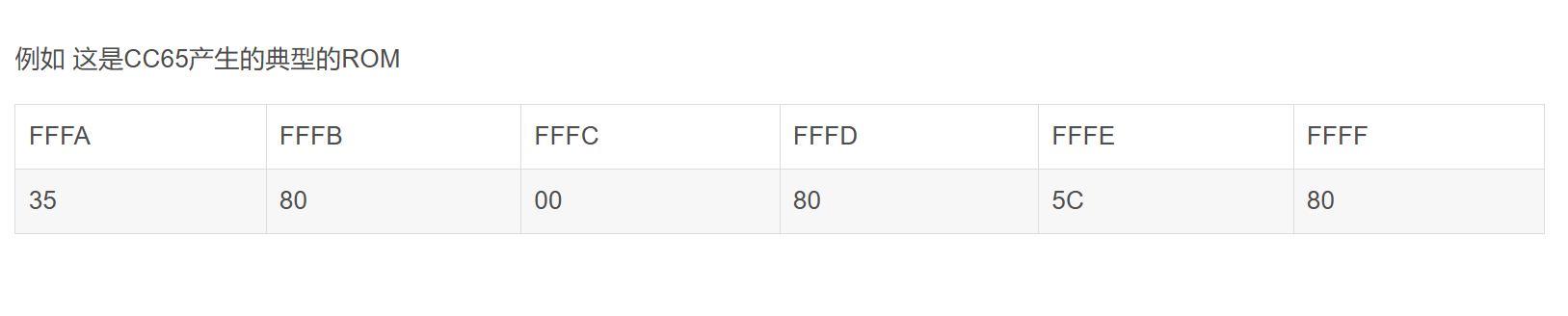

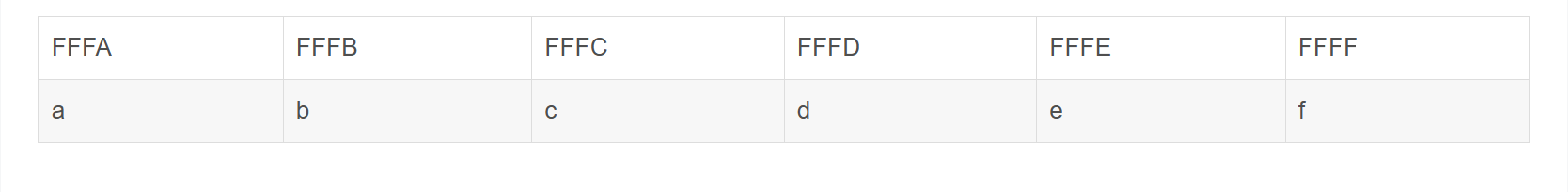

将asm文件（用记事本）打开，滚动条向下拉，拉到底。看到FFFA到FFFF的数据，抄下来。

记a,b 是一组指针，实际地址为ba，即a为低位，b为高位。如此类推得3组指针

NMI = ba

RESET = dc

IRQ|BRK = fe

NMI = $8035

RESET = $8000

IRQ|BRK = $805C

六、注意事项

反汇编的结果不是全都是代码，其中有部分可能会是数据，也有可能整页都是图型（CHR）数据。反汇编器总是优先将能够反成代码的译成代码。于是你会发现在DB旁边出现没有作用的代码，有时发现代码去读一个指令，其实是在读指针或数据。

另外一些软件生成的ROM会加入一些没机会运行的代码。这可能是优化不完全。

七、局部反汇编，只做第三步和第四步就行。其中第三步用dump法。具体，多接触就会了解。

疑难解答：

Mapper是什么?

Mapper是一个编号，用于区分不同电路结构的卡带。NES模拟器拿一个ROM当作是一个卡带来模拟，那么卡带的电路也要区分才能模拟的。卡带不是标准统一的，当时不同的NES游戏开发商都开发出自己独有的保密的卡带；还发展出多个不同的升级产品，可以令游戏性能更理想；同时对游戏程序有保密作用。

为什么Mapper0的ROM机器码首地址有可能是$8000或$C000？

Mapper0就是表示卡带电路没有任何特别，卡带的寄存器是直接接到CPU总线上的。也就是有可能

(1) 16K的寄存器接到$8000-$BFFF的地址上并镜像到$C000-FFFF。

(2) 32K的寄存器接到$8000-$FFFF的地址上。

在(1)情况下，$8000-$BFFF和$C000-FFFF的机器码是完全一样的。主要是看程序的作者，将代码（基于）.org $8000还是.org $C000进行编译的。

我本来想在“判断首地址”的方法用程序入口的办法，但这个不准确，因为在(1)情况下我可以恶作剧的将程序入口改成对应镜像的位置，程序一样是正常运行的。

Mapper0以外的ROM是如何找到首地址？

只有Mapper0不切页，换句话说，Mapper0是静态将寄存器接入总线。其余的Mapper都是动态的将寄存器接入总线。也就是说，是通过程序控制接入某一块寄存器接入总线上某地址段，而原接入的块（页）断开。

答案就是：你要先知道最早是默认接入的寄存器页，将之按mapper0的方法反汇编。然后从程序入口，一行一行看代码，看调入了哪一页，然后计算这一页的位置，将它分离出来。再反汇编。如此直到掌握全部页的动向。

FCEUX使用

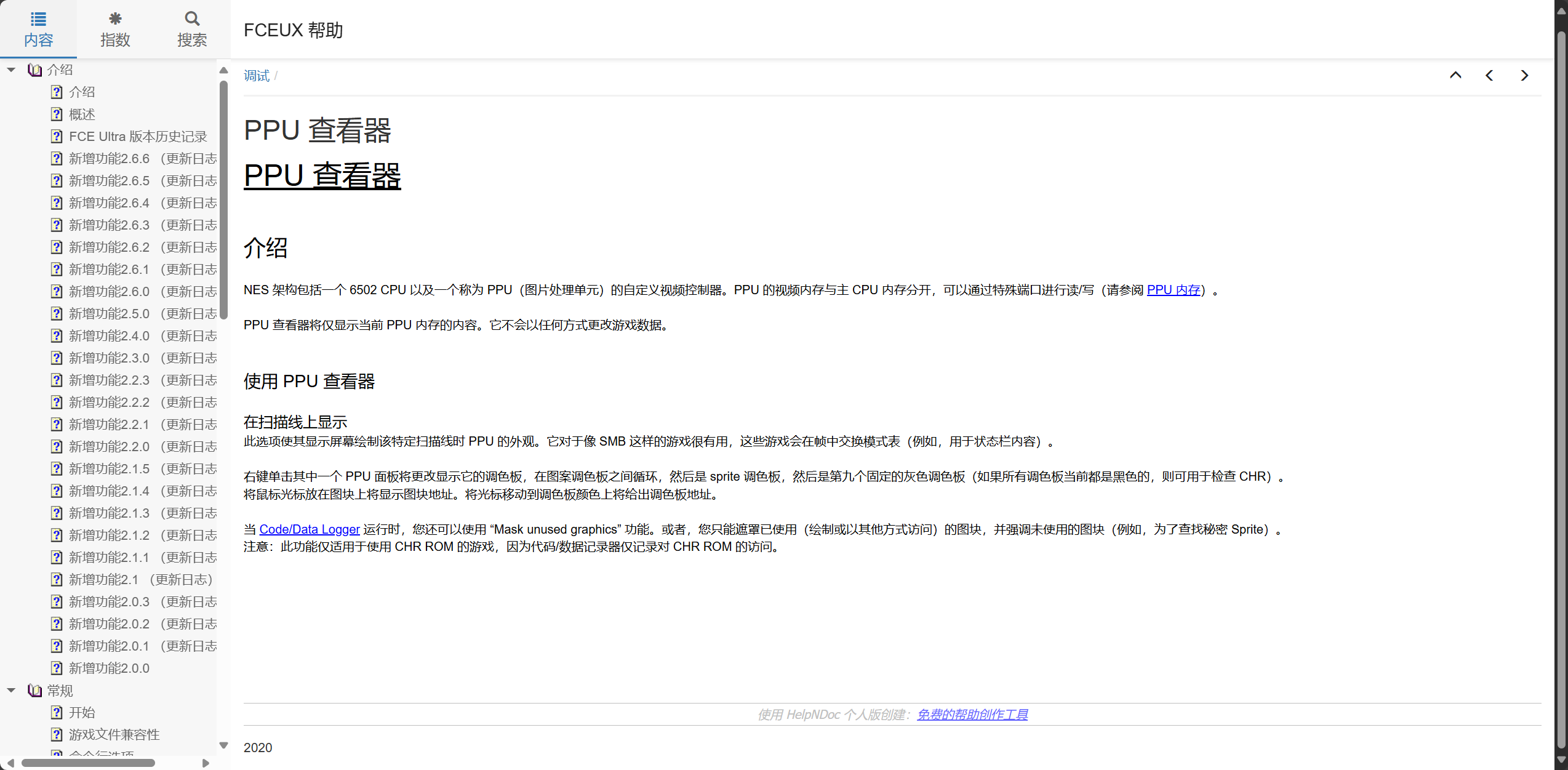

debug ppu viewer

右键可以更改颜色

https://fceux.com/web/help/PPUViewer.html

介绍

NES 架构包括一个 6502 CPU 以及一个称为 PPU（图片处理单元）的自定义视频控制器。PPU 的视频内存与主 CPU 内存分开，可以通过特殊端口进行读/写（请参阅 PPU 内存）。

PPU 查看器将仅显示当前 PPU 内存的内容。它不会以任何方式更改游戏数据。

使用 PPU 查看器

在扫描线上显示

此选项使其显示屏幕绘制该特定扫描线时 PPU 的外观。它对于像 SMB 这样的游戏很有用，这些游戏会在帧中交换模式表（例如，用于状态栏内容）。

右键单击其中一个 PPU 面板将更改显示它的调色板，在图案调色板之间循环，然后是 sprite 调色板，然后是第九个固定的灰色调色板（如果所有调色板当前都是黑色的，则可用于检查 CHR）。

将鼠标光标放在图块上将显示图块地址。将光标移动到调色板颜色上将给出调色板地址。

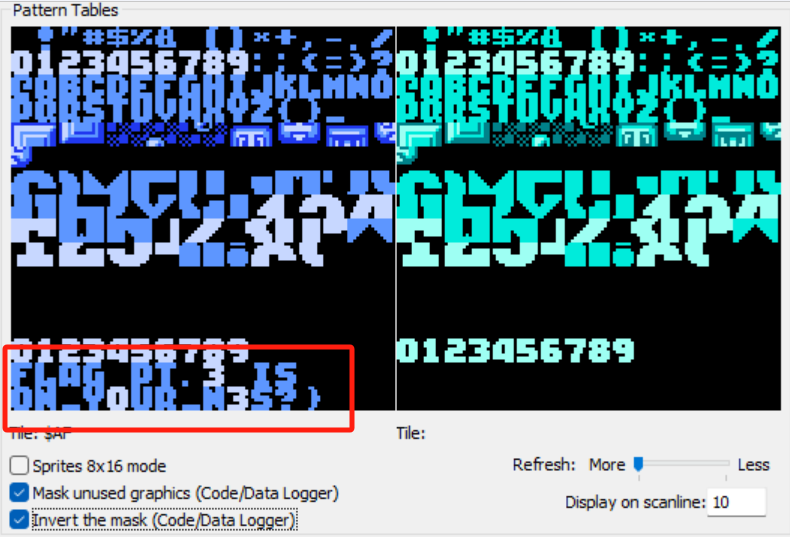

当 Code/Data Logger 运行时，您还可以使用 “Mask unused graphics” 功能。或者，您只能遮罩已使用（绘制或以其他方式访问）的图块，并强调未使用的图块（例如，为了查找秘密 Sprite）。

注意：此功能仅适用于使用 CHR ROM 的游戏，因为代码/数据记录器仅记录对 CHR ROM 的访问。

debug cheat

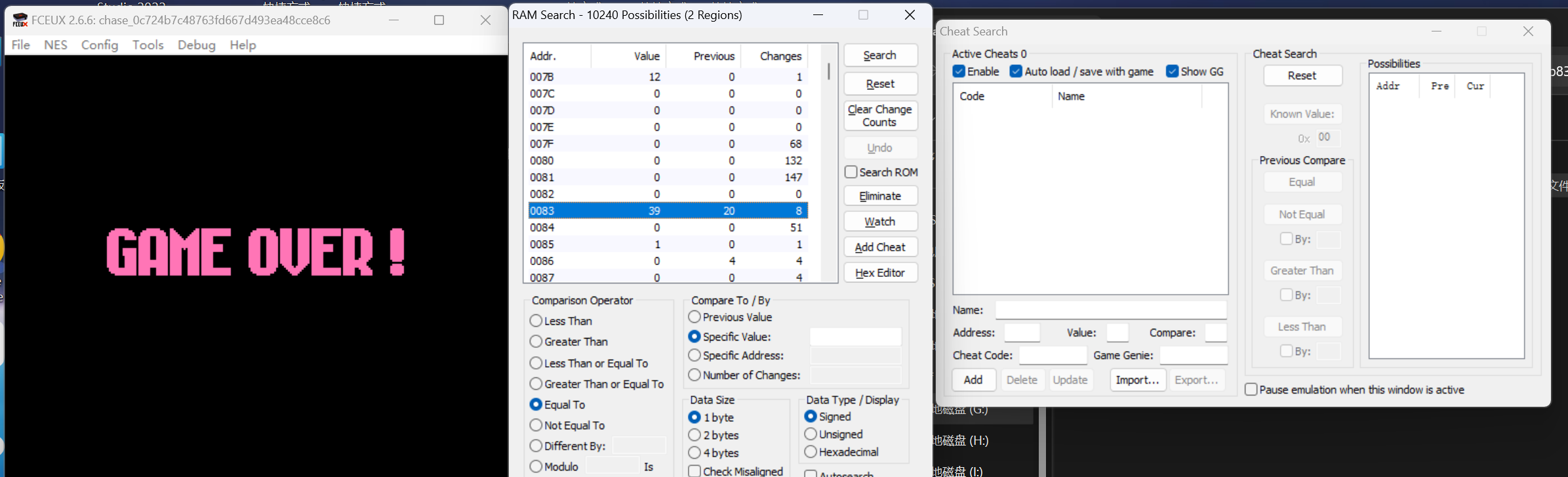

先看ram search 确定变量

再cheat 可以导入随机数

例题

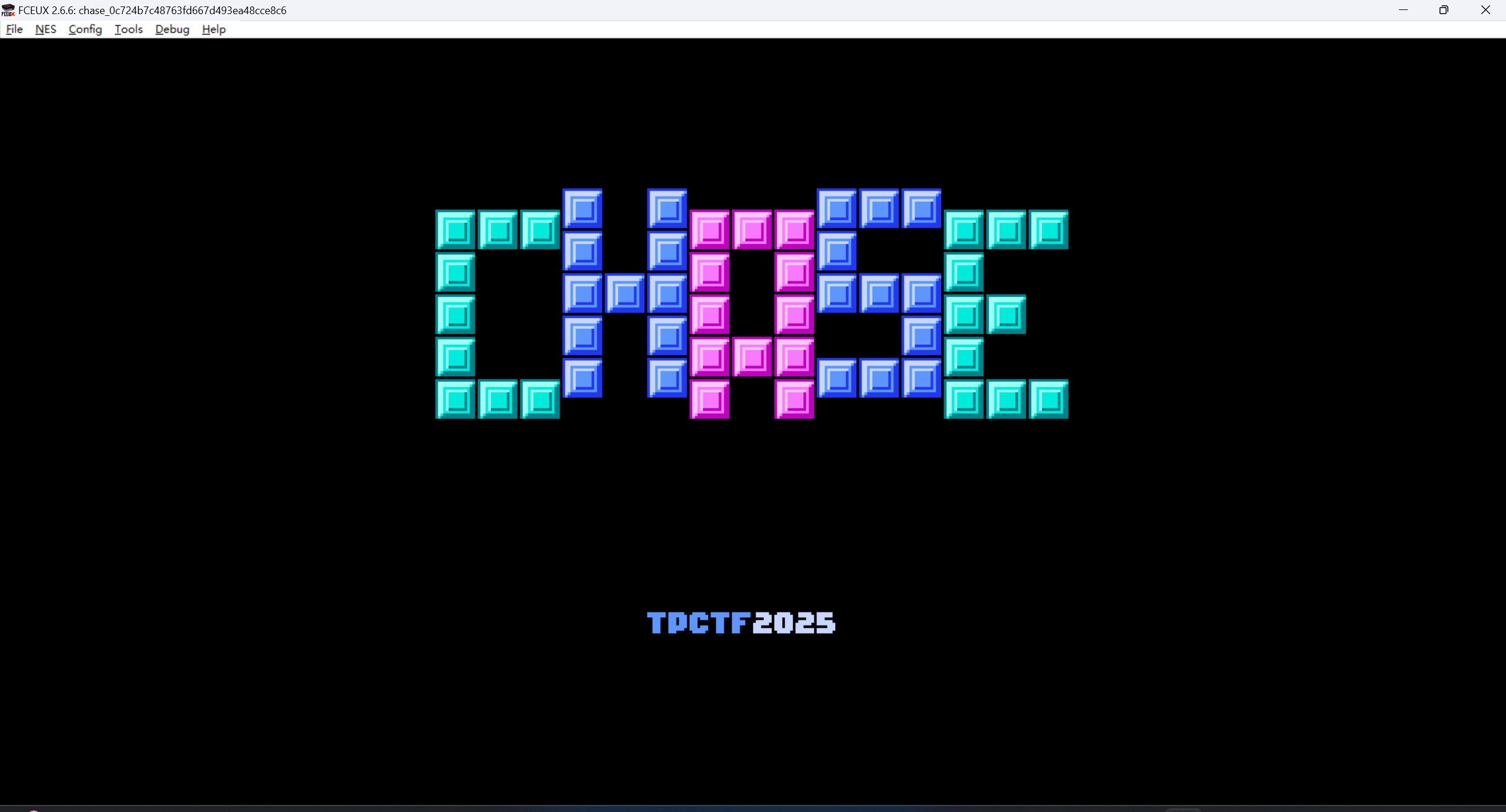

例题xctf chase

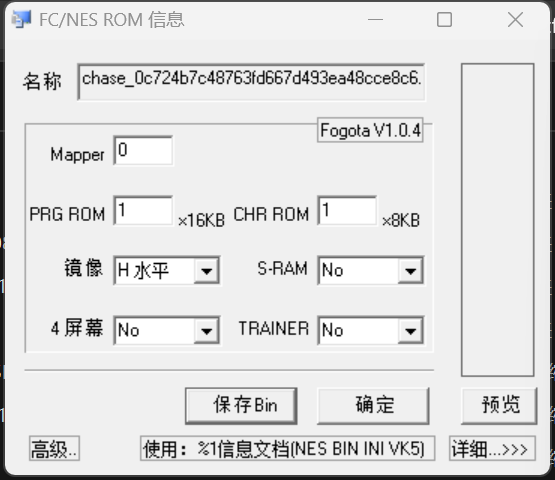

mapper为0

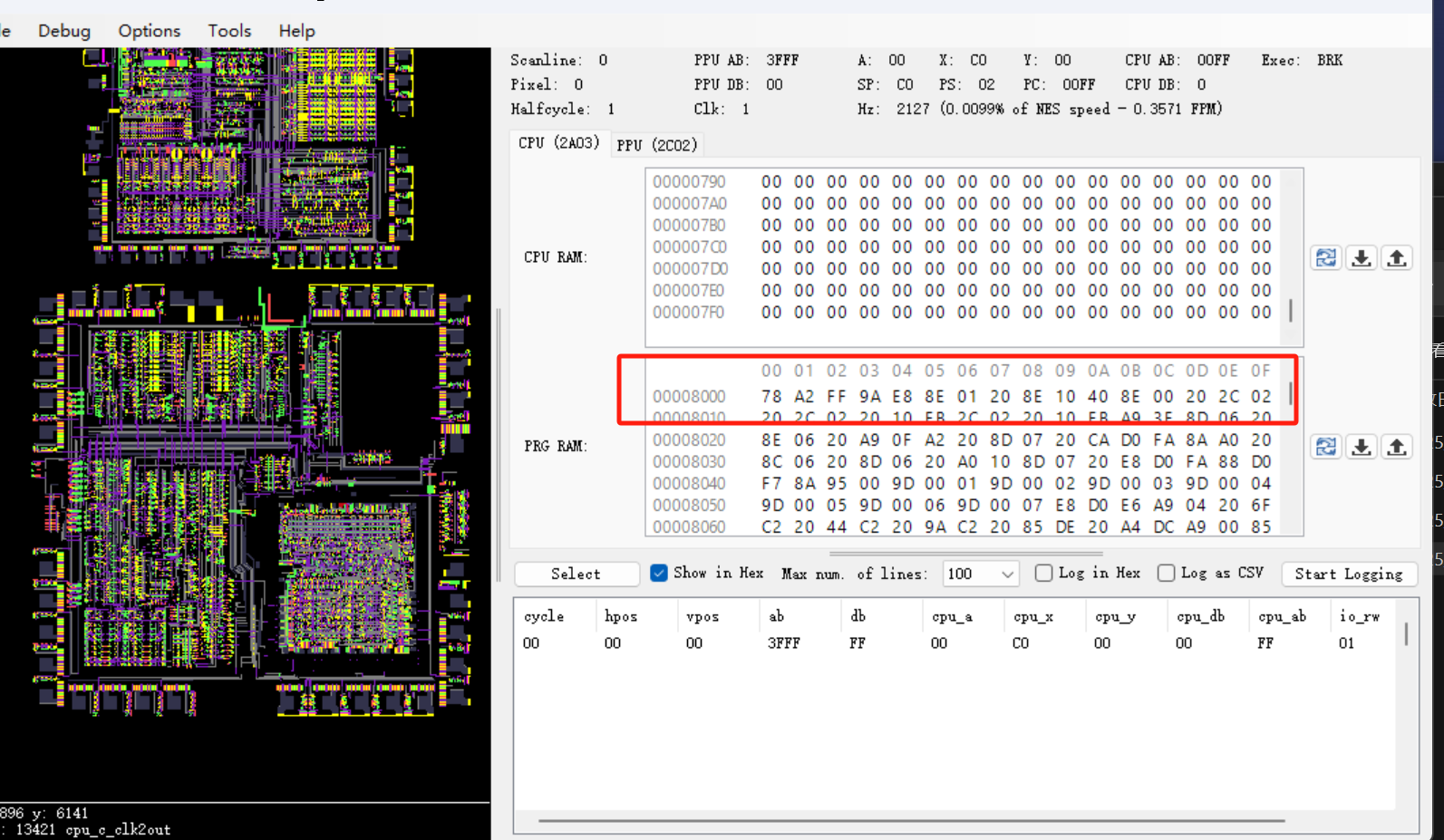

看到机器码从8000

ida用二进制打开以6502的形式

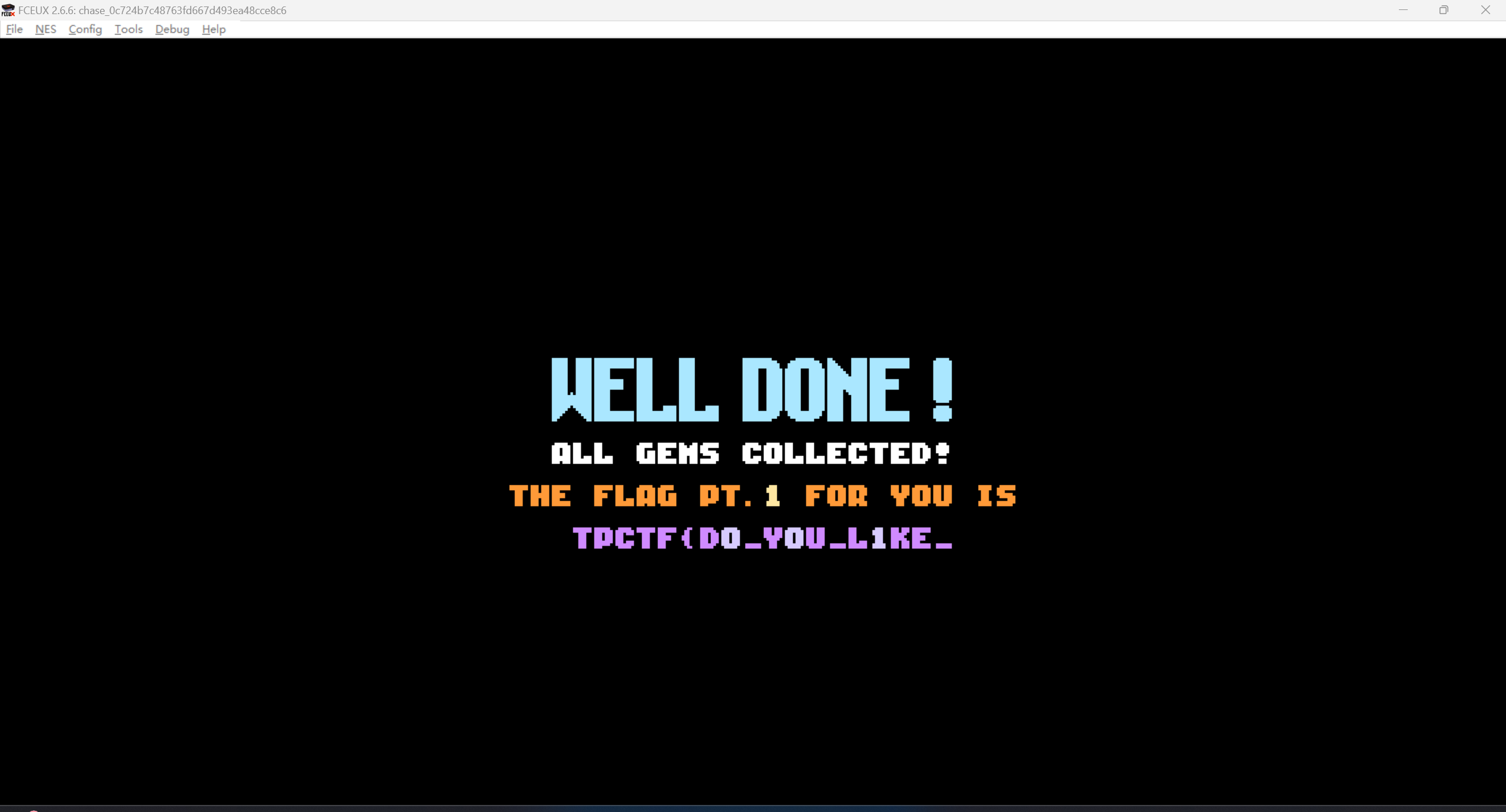

flag01

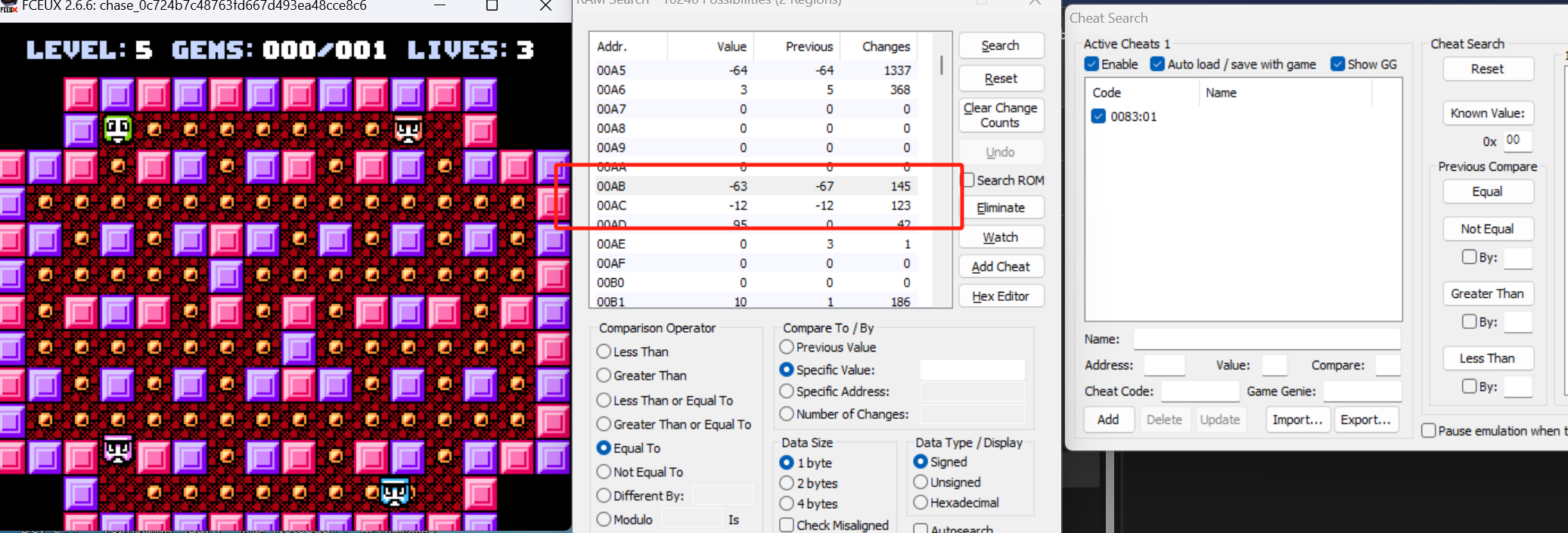

可以直接ce开挂,

TPCTF{D0_Y0U_L1KE_

也可用FCEUX自带的cheat改动

flag02

法1

经过不断调试发现AB对应的值和场景有关，每个场景对应值固定且范围普遍在0-60之间，那么尝试爆破，调整AB的值，改内存时发现会有随机性，相同的值不保证每次的闪烁结果相同，这里是尝试到0x15时看到flag2：

法2

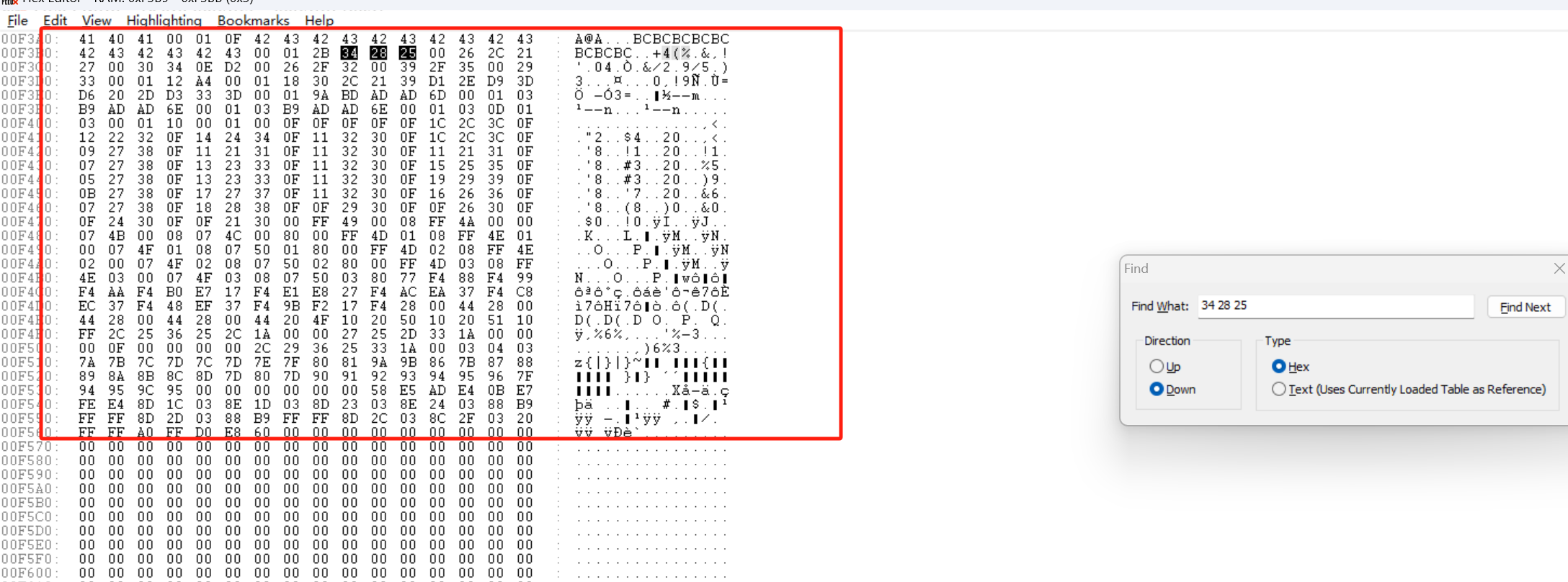

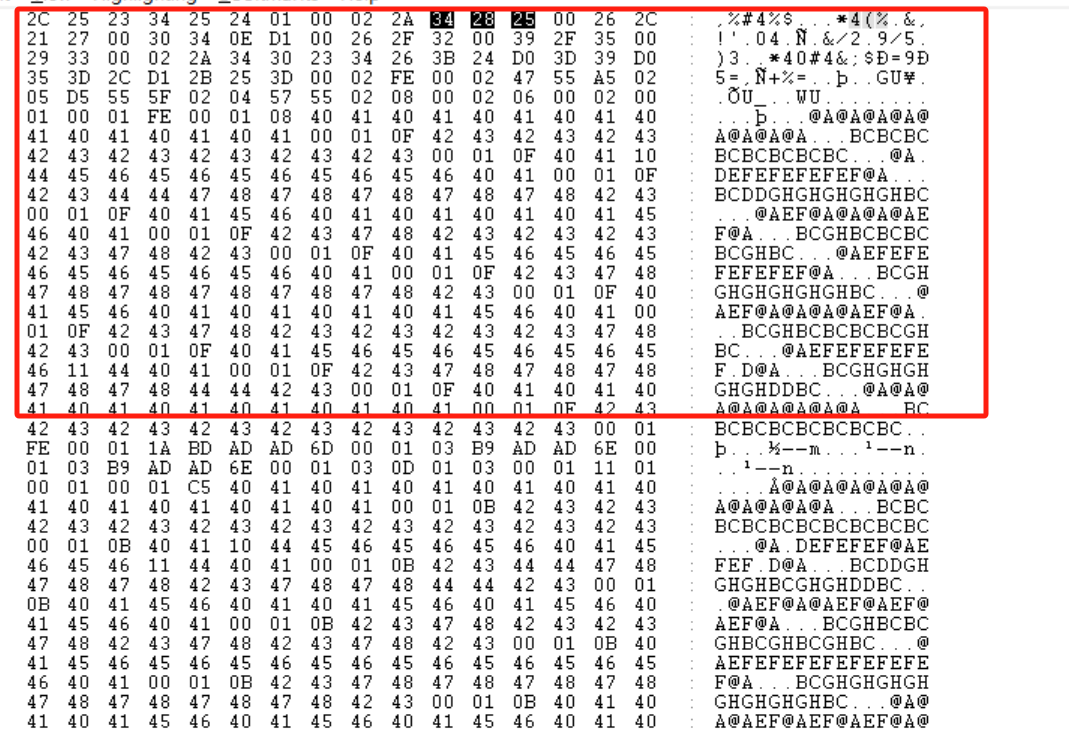

第二段有点misc的感觉，猜测也是在内存里面只不过不会加载到屏幕上，由于每段flag开头都会有THE FLAG PT我们搜索这几个字符的tile 34 28 25,一共发现两个其实一个是第一段flag，tile D2就是代表字符2 D1也就是字符1

这段是flag1

第二段是flag2

import binascii

data = "34282500262C21270030340ED200262F3200392F35002933000112A4000118302C2139D12ED93DD6202DD3333D00019ABDADAD6D000103B9ADAD6E000103B9ADAD6E0001030D01030001100001000F0F0F0F0F1C2C3C0F1222320F1424340F1132300F1C2C3C0F0927380F1121310F1132300F1121310F0727380F1323330F1132300F1525350F0527380F1323330F1132300F1929390F0B27380F1727370F1132300F1626360F0727380F1828380F0F29300F0F26300F0F24300F0F213000FF490008FF4A0000074B0008074C008000FF4D0108FF4E0100074F01080750018000FF4D0208FF4E0200074F02080750028000FF4D0308FF4E0300074F03080750038077F488F499F4AAF4B0E717F4E1E827F4ACEA37F4C8EC37F448EF37F49BF217F4280044280044280044280044204F10205010205110FF2C2536252C1A000027252D331A0000000F000000002C293625331A000304037A7B7C7D7C7D7E7F80819A9B867B8788898A8B8C8D7D807D909192939495967F94959C9500000000000058E5ADE40BE7FEE48D1C038E1D038D23038E240388B9FFFF8D2D0388B9FFFF8D2C038C2F0320FFFFA0FFD0E860000000000000"

data = binascii.a2b_hex(data)

table = {}
str_1 = ord("A")
for i in range(0x21,0x3B):
    table[i] = chr(str_1)
    str_1 += 1
table[0x20] = "@"
table[0] = " "
table[0x3d] = "_"
str_1 = ord("0")
for i in range(0xD0,0xDA):
    table[i] = chr(str_1)
    str_1 += 1
flag = ""

for i in range(len(data)):
    for key,value in table.items():
        if data[i] == key:
            flag += value
print(flag)
